野地面換気システム「エアフロー野地面取付型」発売のお知らせ
瓦用換気部材の新商品として、野地面換気システム「エアフロー野地面取付型」を発売させて頂くこととなりました。

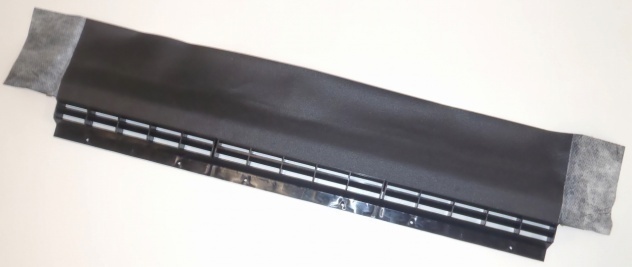

製品外観
開発経緯
近年、シンプルな住宅デザインが好まれ、片流屋根が屋根形状として定着しつつあることなど、住宅のデザインが多様化し、屋根形状も複雑かつ多様化している傾向にあります。その中、小屋裏や屋根下地の耐久性を向上させるために、結露などによる湿気や、夏場の熱気を排出する小屋裏の換気が重要だと言われています。
そこで、片流屋根、方形屋根、下屋根など、様々な屋根形状にフレキシブルに対応出来、安心の防水性能を持つ、野地面換気システム「エアフロー野地面取付型」を開発いたしました。
商品概要
- 寸法：681mm×110mm
- 対応面積：15.36㎡（4.65坪）※天井面積60㎡の場合、約４本の取り付け
- 対応勾配：3.0寸～
- 野地開口：幅240mm×20mm×2ヶ所
- 材質：ポリプロピレン黒、ＥＰＤＭシート＋ブチル粘着材
- 付属ねじ：本体固定用ねじ（L=20mm）6本、瓦固定用ねじ（L=51mm）3本、瓦固定用ねじ（L=75mm）3本
施工の様子
施工法についてはこちら
PDF(0.1MB)
特徴
- ゼロエネルギー自然換気システム。小屋裏空気を煙突効果で屋外へ排出することによって、小屋裏や屋根下地の耐久性が向上します。
- 片流屋根、方形屋根、下屋根など、様々な屋根形状にフレキシブルに対応します。
- Ｆ形瓦・Ｍ形瓦・Ｊ形瓦と、瓦の種類にかかわらず施工が出来ます。
- １本あたり96.0cm2（有効開口面積）、15.36㎡（対応天井面積）の換気能力を有します。
- 降水量4L/㎡･min、風速35m/sにて「漏水なし」の優れた防水性能を有します。
- 垂木を挟み240mmの開口を2ヶ所設けることで、垂木を傷付けることなく施工が出来ます。なお施工は、開口を設け、本体を取り付けるだけのシンプルな施工となります。
イメージ
発売日・価格
発売日：平成23年6月上旬
定価：3,200円／1本
本件商品の詳細に関するお問い合わせ先
開発室
（古賀野、牧野）
TEL 0569-49-0550
FAX 0569-49-0553
