木造軸組工法　30分防火構造　(2021年1月21日認定)

認定番号　PC030BE-3585-1（1）　PC030BE-3585-1（2）

仕様(概要)

認定番号	PC030BE-3585-1（1）	PC030BE-3585-1（2）
認定をした 構造方法等の名称	人造鉱物繊維断熱材充てん／陶磁器質板・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／せっこうボード裏張／木製軸組造外壁	人造鉱物繊維断熱材充てん／陶磁器質板表張／せっこうボード裏張／木製軸組造外壁
柱・間柱	柱サイズ：105×105mm以上　間柱サイズ：27×105mm以上　間隔：500mm以下
構造用面材	以下のいずれかを選択してください。 　1）木質系ボード　2）セメント板 　3）火山性ガラス質複層板　4）せっこうボード 　※釘φ2.3×38mm以上又はねじφ2.5×38mm以上 　　周辺部：@200mm以下、中央部：@400mm以下で留付け	なし
防水紙	以下のいずれかを選択してください。 　1）なし　2）透湿防水シート　3）合成高分子系シート　4）アスファルトフェルト
胴縁のサイズ・間隔	なし、又は12×38mm以上　間隔：500mm以下　※釘N45以上又はねじφ3.0×45mm以上、@600mm以下で留付け
外装材	スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L35mm以上、1本以上で留付け
陶板の目地処理	突付け目地、シーリング目地、又は乾式水切り目地（シールレス工法）
充てん断熱材	グラスウール、又はロックウール　密度：10kg/m3　厚さ：50mm以上
防湿シート	なし、又は防湿シート
内装材	せっこうボード9.5mm以上　※釘GNF40以上又はねじφ2.78×38.1mm以上　周辺部 ： @200mm以下、中央部 ： @400mm以下で留付け

※大臣認定別添を必ずご確認ください。※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※ディープボーダーは除く。

木造軸組工法　30分防火構造　(2021年3月23日認定)

認定番号　PC030BE-3924（1）～（4）

仕様(概要)

認定番号		PC030BE-3924（1）	PC030BE-3924（2）	PC030BE-3924（3）	PC030BE-3924（4）
認定をした 構造方法等の名称		フェノールフォーム断熱材充てん／陶磁器質板表張／せっこうボード裏張／木製軸組造外壁	フェノールフォーム断熱材充てん／陶磁器質板・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／ せっこうボード裏張／木製軸組造外壁	フェノールフォーム断熱材充てん／陶磁器質板表張／せっこうボード・構造用面材［木質系ボード］裏張／木製軸組造外壁	フェノールフォーム断熱材充てん／陶磁器質板・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／せっこうボード・構造用面材［木質系ボード］裏張／木製軸組造外壁
柱・間柱		柱サイズ：105×105mm以上　間柱サイズ：27×105mm以上　間隔：610mm以下
構造用面材	外側	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード
	内側	なし	なし	木質系ボード	木質系ボード
防水紙		なし、透湿防水シート、合成高分子系シート、アスファルトフェルト、又は改質アスファルトフェルト
胴縁のサイズ・間隔		なし、又は12×38mm以上　間隔：610mm以下　※胴縁は、釘N38くぎ以上、又はねじφ3.0×28mm以上、@610mm以下にて留付け
外装材		スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L35mm以上、1本以上にて留付け
陶板の目地処理		突付け目地、シーリング目地、又は乾式水切り目地（シールレス工法）
充てん断熱材		フェノールフォーム保温板　密度：29～50kg/m3　厚さ：40～150mm
防湿シート		なし、防湿フィルム、プラスチックシート、アスファルトフェルト、又はポリエチレンフィルム　他
内装材		せっこうボード9.5mm以上　※N32以上又はねじφ2.1×25mm以上　周辺部 ： @200mm以下、中央部 ： @300mm以下にて留付け

※大臣認定別添を必ずご確認ください。※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※ディープボーダーは除く。

木造軸組工法　30分防火構造　(2022年10月6日認定)

認定番号　PC030BE-4068（1）～PC030BE-4068（8）

外張り断熱仕様(概要)

認定番号		PC030BE-4068（1）	PC030BE-4068（2）	PC030BE-4068（3）	PC030BE-4068（4）
認定をした 構造方法等の名称		陶磁器質板・ポリイソシアヌレートフォーム表張／せっこうボード裏張／木製軸組造外壁	陶磁器質板・ポリイソシアヌレートフォーム表張・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／ せっこうボード裏張／木製軸組造外壁	陶磁器質板・ポリイソシアヌレートフォーム表張／構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］・せっこうボード裏張／木製軸組造外壁	陶磁器質板・ポリイソシアヌレートフォーム表張・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］・せっこうボード裏張／木製軸組造外壁
柱・間柱		柱サイズ：105×105mm以上　間柱サイズ：27×105mm以上　間隔：500mm以下
構造用面材	外側	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード
	内側	なし	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード
防水紙		なし、透湿防水シート、合成高分子系シート、アスファルトフェルト
胴縁のサイズ・間隔		15×45mm以上　間隔：500mm以下　※胴縁は、釘N75くぎ以上、又はねじφ3.4×75mm以上、@500mm以下にて留付け
外装材		スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L35mm以上、1本以上にて留付け
陶板の目地処理		突付け目地、シーリング目地、又は乾式水切り目地（シールレス工法）
外張り断熱材		アキレス株式会社製ポリイソシアヌレートフォーム板　密度：33kg/㎥　厚さ：25～100mm ※商品名：キューワンボード
防湿シート		なし、防湿フィルム、又はポリエチレンフィルム　他
内装材		せっこうボード9.5mm以上　※N32以上又はねじφ2.1×25mm以上　周辺部：@200mm以下、中央部：@300mm以下にて留付け

※大臣認定別添を必ずご確認ください。※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※ディープボーダーは除く。

付加断熱仕様(概要)

認定番号		PC030BE-4068（5）	PC030BE-4068（6）	PC030BE-4068（7）	PC030BE-4068（8）
認定をした 構造方法等の名称		人造鉱物繊維断熱材充てん／陶磁器質板・ポリイソシアヌレートフォーム表張／せっこうボード裏張／木製軸組造外壁	人造鉱物繊維断熱材充てん／陶磁器質板・ポリイソシアヌレートフォーム表張・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／ せっこうボード裏張／木製軸組造外壁	人造鉱物繊維断熱材充てん／陶磁器質板・ポリイソシアヌレートフォーム表張／構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］・せっこうボード裏張／木製軸組造外壁	人造鉱物繊維断熱材充てん／陶磁器質板・ポリイソシアヌレートフォーム表張・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］・せっこうボード裏張／木製軸組造外壁
柱・間柱		柱サイズ：105×105mm以上　間柱サイズ：27×105mm以上　間隔：500mm以下
構造用面材	外側	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード
	内側	なし	なし	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード	1）木質系ボード 2）セメント板 3）火山性ガラス質複層板 4）せっこうボード
防水紙		なし、透湿防水シート、合成高分子系シート、アスファルトフェルト
胴縁のサイズ・間隔		15×45mm以上　間隔：500mm以下　※胴縁は、釘N75くぎ以上、又はねじφ3.4×75mm以上、@500mm以下にて留付け
外装材		スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L35mm以上、1本以上にて留付け
陶板の目地処理		突付け目地、シーリング目地、又は乾式水切り目地（シールレス工法）
外張り断熱材		アキレス株式会社製ポリイソシアヌレートフォーム板　密度：33kg/㎥　厚さ：25～100mm ※商品名：キューワンボード
充てん断熱材		グラスウール、又はロックウール　密度：10kg/㎥以上　厚さ：50mm以上
防湿シート		なし、防湿フィルム、又はポリエチレンフィルム　他
内装材		せっこうボード9.5mm以上　※N32以上又はねじφ2.1×25mm以上　周辺部：@200mm以下、中央部：@300mm以下にて留付け

※大臣認定別添を必ずご確認ください。※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※ディープボーダーは除く。

木造軸組工法　45分準耐火構造　(2017年1月26日認定)

認定番号　QF045BE-1463

仕様(概要)

認定番号	QF045BE-1463
認定をした 構造方法等の名称	人造鉱物繊維断熱材充てん／陶磁器質板・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／強化せっこうボード裏張／木製軸組造外壁
柱・間柱	柱サイズ：105×105mm以上　間柱サイズ：27×105mm以上　間隔：500mm以下
構造用面材	以下のいずれかを選択してください。 1）木質系ボード　2）セメント板　3）火山性ガラス質複層板　4）せっこうボード 　※釘N38以上又はねじφ2.5×38mm以上　周辺部：@200mm以下、中央部：@400mm以下で留付け
防水紙	以下のいずれかを選択してください。 　1）なし　2）透湿防水シート　3）合成高分子系シート　4）アスファルトフェルト
胴縁のサイズ・間隔	なし、又は12×38mm以上　間隔：500mm以下　※釘N45以上又はねじφ3.0×45mm以上、@600mm以下で留付け
外装材	スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L35mm以上、1本以上で留付け
陶板の目地処理	突付け目地、又はシーリング目地
充てん断熱材	グラスウール、又はロックウール　密度：10kg/m3　厚さ：75mm以上
防湿シート	なし、又は防湿シート
内装材	強化せっこうボード12.5mm以上　※釘GNF40以上又はねじφ2.78×38.1mm以上　周辺部 ： @150mm以下、中央部 ： @200mm以下で留付け

※大臣認定別添を必ずご確認ください。
※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※シールレス工法を除く
※ディープボーダーを除く

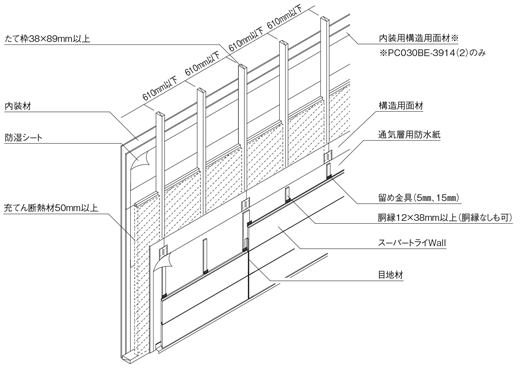

木造枠組壁工法　30分防火構造　（2021年3月1日認定）

認定番号　PC030BE-3914（1）　PC030BE-3914（2）

仕様(概要)

認定番号		PC030BE-3914（1）	PC030BE-3914（2）
認定をした 構造方法等の名称		人造鉱物繊維断熱材充てん／陶磁器質板・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／せっこうボード裏張／木製枠組造外壁	人造鉱物繊維断熱材充てん／陶磁器質板・構造用面材［木質系ボード、セメント板、火山性ガラス質複層板又はせっこうボード］表張／構造用面材［木質系ボード］・せっこうボード裏張／木製枠組造外壁
たて枠、上枠・下枠		たて枠：38×89mm以上　上枠・下枠サイズ：38×89mm以上　間隔：610mm以下
構造用面材	外側	木質系ボード、セメント板、火山性ガラス質複層板、又はせっこうボード
	内側	なし	木質系ボード、又はせっこうボード
防水紙		なし、透湿防水シート、合成高分子系シート、アスファルトフェルト、又は改質アスファルトフェルト
胴縁のサイズ・間隔		なし、又は12×38mm以上　間隔：610mm以下　※胴縁は、釘N38以上、又はねじφ3.0×28mm以上、@610mm以下で留付け
外装材		スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L35mm以上、1本以上で留付け
陶板の目地処理		突付け目地、シーリング目地、又は乾式水切り目地（シールレス工法）
充てん断熱材		グラスウール、又はロックウール　密度：10kg/m3　厚さ：50mm以上
防湿シート		なし、防湿フィルム、プラスチックシート、ポリエチレンフィルム、又はアスファルトフェルト　他
内装材		せっこうボード又は強化せっこうボード他9.5mm以上　※釘N32以上又はねじφ2.1×25mm以上　周辺部 ： @200mm以下、中央部 ： @300mm以下で留付け

※大臣認定別添を必ずご確認ください。　※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※ディープボーダーは除く。

鉄骨下地　1時間耐火構造（ 非耐力）　(2018年8月24日認定)

認定番号　FP060NE-0245（1）　FP060NE-0245（2）

仕様(概要)

認定番号	FP060NE-0245（1）	FP060NE-0245（2）
認定をした 構造方法等の名称	陶磁器質板・強化せっこうボード重表張／軽量鉄骨下地外壁	人造鉱物繊維断熱材充てん／陶磁器質板・強化せっこうボード重表張／軽量鉄骨下地外壁
胴縁	一般部　C-100×50×20×2.3mm以上又は□-100×50×2.3mm以上 目地部　C-100×50×20×2.3mm以上（ダブル仕様）または□-100×50×2.3mm以上　間隔：910mm以下
外装下張材 及び 外装上張材	外装下張材 強化せっこうボード又は両面薬剤処理ボード用原紙張せっこう板（防水防カビタイプ） ※ねじφ4.0×30mm以上　周辺部 ： @200mm以下、中央部 ： @300mm以下にて留付け 外装上張材 強化せっこうボード又は両面薬剤処理ボード用原紙張せっこう板（防水防カビタイプ） ※ねじφ4.0×60mm以上　周辺部 ： @200mm以下、中央部 ： @300mm以下 　又はステープル（幅4×足長32mm以上、@200mm以下）及び接着剤（塗布量200g/㎡以上）にて留付け 外装下張材と外装上張材は目地をずらして施工
防水紙	以下のいずれかを選択してください。 　1）なし　2）透湿防水シート　3）合成高分子系シート　4）アスファルトフェルト 　張り上げ枚数　1枚又は2枚
胴縁のサイズ・間隔	なし、又は12×38mm以上　間隔：910mm以下　※ねじφ4.0×70mm以上、@910mm以下にて留付け
外装材	スーパートライWall、専用金具留め（5mm又は15mm留め金具）　※金具はφ4.2×L60mm以上、1本以上にて留付け
陶板の目地処理	突付け目地、又はシーリング目地
充てん断熱材	なし	グラスウール、又はロックウール 密度：10kg/m3　厚さ：50mm以上
内装材	指定なし

※大臣認定別添を必ずご確認ください。
※防火認定の施工仕様を示しており、標準施工仕様とは一部異なりますのでご注意ください。
※シールレス工法を除く
※ディープボーダーを除く
